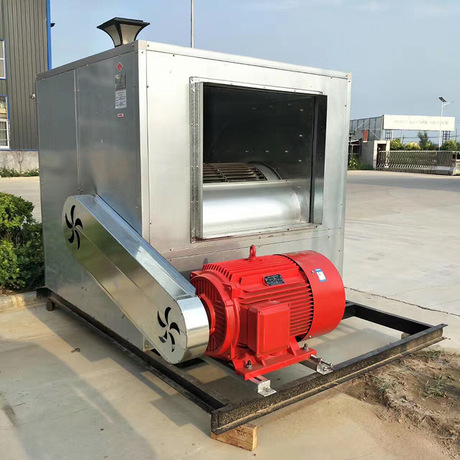

在建筑消防排煙系統中，柜式消防排煙風機箱作為排煙設備，與排煙管道、防火閥、消防控制系統等配合運行。本文介紹其在系統中的基本應用情況。

一、在排煙系統中的位置

柜式消防排煙風機箱安裝于排煙機房?jī)?nèi)，位于排煙管道的末端，將煙氣從各防煙分區匯集后排出室外。系統通常由以下部分組成：

排煙口：位于各防煙分區頂棚或墻面的煙氣入口，平時關閉，火災時開啟。

排煙支管：連接各排煙口與主排煙管的管道，支管上設排煙防火閥（280℃）。

主排煙管：連接各支管與風機箱的管道，穿越防火分區處設防火閥。

柜式風機箱：提供排煙動力的設備，進口處設排煙防火閥（280℃）。

排煙出口：風機箱出口連接室外排煙管，將煙氣排至室外。

二、與排煙管道的配合

風機箱與排煙管道連接時，需滿足以下要求：

管道材質：排煙管道采用鋼板制作。管道連接處焊接或法蘭連接。

軟連接：風機進出口與風管之間設軟連接，采用耐高溫材料，減少風機振動傳遞至管道系統，同時適應安裝偏差。

防火閥設置：

風機進口處設排煙防火閥，動作溫度280℃。

穿越防火分區隔墻或樓板處設防火閥，動作溫度70℃或280℃。

排煙支管接入主風管處設排煙防火閥，動作溫度280℃。

管道保溫：排煙管道穿越非防火區域時，采取防火隔熱措施，減少熱量傳遞。

三、與消防控制系統的聯動

柜式消防排煙風機箱與消防控制系統聯動，實現以下功能：

啟動方式：當消防控制系統接收到煙感、溫感探測器報警信號，或手動報警按鈕動作時，控制系統向風機控制箱發送啟動信號，風機啟動運行。

狀態反饋：風機運行狀態（啟動、停止、故障）反饋至消防控制中心，顯示屏上顯示風機狀態。

聯動停止：當風機進口處排煙防火閥達到280℃關閉時，閥門的微動開關動作，向控制系統發送關閉信號，控制系統聯動停止風機運行，減少高溫對風機的影響。

補風聯動：與補風系統聯動，風機啟動時補風機同時啟動，向火災區域輸送室外空氣，維持排煙效果。
